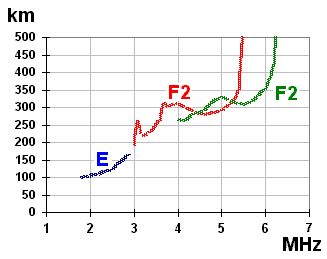

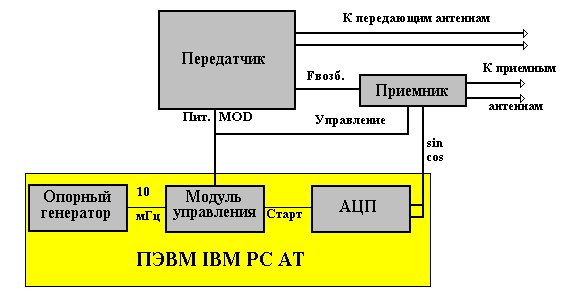

Ионосферные станцииИоносферные станции или ионозонды предназначены для диагностики ионосферы и оперативного прогноза КВ связи.Они состоят из мощного передатчика, передающей и приемной антенн, приемника и регистрирующей системы. Диапазон частот передающего устройства может достгать 0.5-25 МГц.  На рис 1 приведена блок-схема ионозонда ИЗМИРАН "ПАРУС", разработанного в конце прошлого столетия. В 50-х годах прошлого века была организована мировая сеть ионозондов вертикального зондирования ионосферы, включавшая более 120 станций, с помощью которой были изучены основные закономерности динамики ионосферы экваториальных, средних и высоких широт. . На рис 2 приведена идеализированная ионограмма, на которой видны основные ионосферные слои.

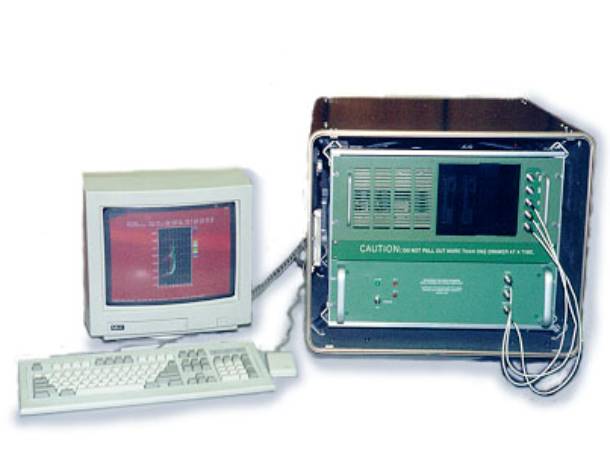

В последние годы происходит замена старых станций цифровыми ионозондами различной конструкции. На рис 3 показан внешний вид портативного ионозонда DPS-4,выпускаемыми Центром атмосферных исследований Лоуэллского университета США который является одним из наиболее современных и распространенных средств радиозондирования ионосферы. установлен в более чем 70-ти обсерваториях, в том числе и в России - в Иркутске, Норильске, Тикси и др.
Конструкция ионозондов выполнена по модульному принципу. DPS-4 состоит из основного блока, монитора; 2-х передающих
антенн; 4-х приемных антенн с поляризационными ключами; GPS-приемника и блока батарей резервного питания. Основной
блок включает в себя два компьютера, передатчик, четыре приемника, и сигнальный процессор. Основной компьютер управляет процессами приема и передачи, считывает данные из выходного буфера сигнального процессора, осуществляет преобразование данных в необходимый формат, записывает данные на жесткий диск вспомогательного компьютера. Вспомогательный компьютер осуществляет вторичную обработку данных,
записывает данный на жесткий диск, на CD-диск, пересылает данные на сервер через FTP-канал.С помощью ионозонда можно проводить измерения амплитудных характеристик, спектра, формы и фазы пришедшего сигнала, измерении скорости дрейфа ионосферной плазмы ряд других характеристик ионосферной плазмы. Назад, к оглавлению справочника Последнее обновление - 26.10.09 |
