Спектрометр энергичных частиц
The Energetic Particles Spectrometers (EPS)

(S. A. Livi et al , институт Джонса Гопкинса.)

Это пролетный ( Time-of-Flight (ToF) спектрометр размером с хокейную шайбу разработан для КА "Посланник" (MESSENGER), который предполагается к запуску по NASA Discovery Program на Меркурий в марте 2004 года.

Измеряются состав, энергия и ПУР ядер от протонов до железа (H to Fe) в диапазоне от 15 кэВ/нуклон to 3 MэВ/нуклон и электроны с энергией от15 кэВ to 1 MэВ.
Ионная секция - это компактный телескоп, имеющий две части - времяпролетный детектор для измерения скорости и отдельно детектор твердотельный (SSD) определяющий общую энергию частиц.

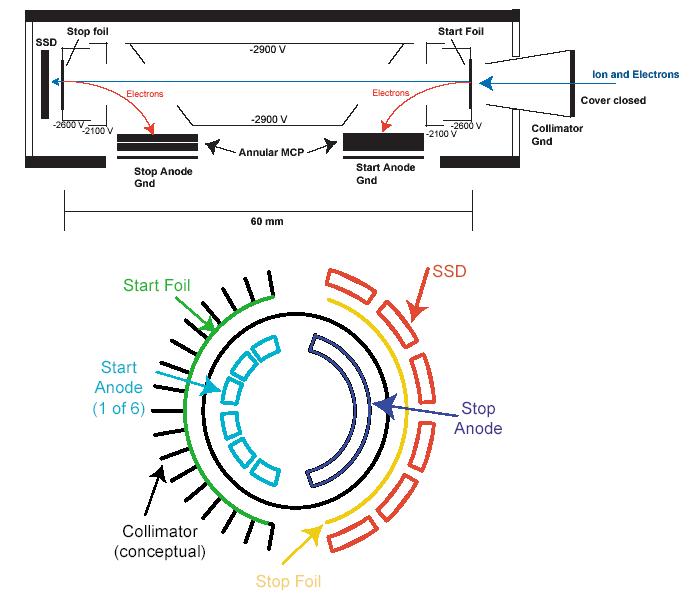

Как видно из прилагаемого рисунка, ядра выбивают из входной и финишной фольги вторичные электроны, которые и дают стартовый и конечный импульсы, задержка между ними от (1ns до 200ns) позволяет вычислить скорость частицы.

Электроны определяются по отсутствию начального и финишного импульсов, поскольку у электронов низкая эффективность генерации вторичных электронов в тонкой фольге.
И для электронов и ионов угол прихода определяется положением твердотельного детектора, регистрирующего частицу.






последняя коррекция - 03.12.2003
